三相三繞組變壓器（雙輸出變壓器）

匯德牌三相三繞組變壓器的每相有3個繞組，當1個繞組接到交流電源后，另外2個繞組就感應出不同的電勢，這種變壓器用于需要2種不同電壓等級的負載。 發電廠和變電所通常出現3種不同等級的電壓，所以三相三繞組變壓器在電力系統中應用比較廣泛。 每相的高中低壓繞組均套于同一鐵心柱上。為了絕緣使用合理，通常把高壓繞組放在最外層，中壓和低壓繞組放在內層。

用一臺三相三繞組變壓器連接3種不同電壓的輸電系統比用兩臺普通變壓器經濟、 占地少、維護管理也較方便。我公司生產的三相三相三繞組變壓器通常采用Y-Y-△接法, 即原、副繞組均為Y接法,第三繞組接成△?！鹘臃ū旧硎且粋€閉合回路,許可通過同相位的三次諧波電流,從而使Y接原、副繞組中不出現三次諧波電壓。 這樣它可以為原、副邊都提供一個中性點。在遠距離輸電系統中，第三繞組也可以接同步調相機以提高線路的功率因數。

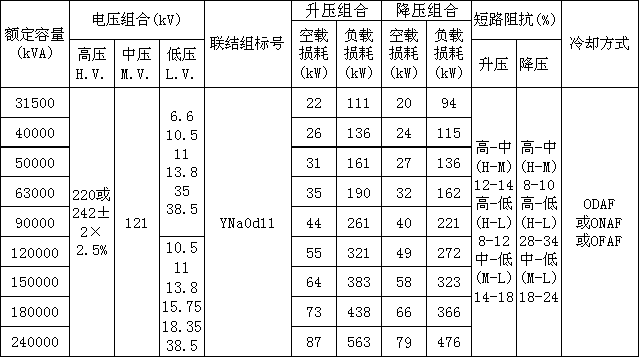

三相三繞組變壓器負載運行時，主磁通同時與三個繞組的磁通相交鏈，由三個繞組的磁勢（電流與匝數和乘積）共同產生，因此，負載時的磁勢平衡方程式為三個繞組的磁勢之相量和等于勵磁磁勢相量（即空載電流與一次繞組匝數的乘積），將副邊折算到原邊后，變?yōu)槿齻?cè)電流之相量和等于空載電流相量。忽略空載電流，變?yōu)槿齻?cè)電流之相量和等于零。

三相三繞組變壓器中，凡不同時與三個繞組相鏈的磁通都是漏磁通，其中僅與一個繞組相鏈而不與其它兩個繞組相鏈的磁通稱為自漏磁通；僅與兩個繞組相鏈而不與第三個繞組相鏈的磁通，稱為互漏磁通。每一個繞組的漏磁壓降，都受到另外兩個繞組的影響，因此，三相三繞組變壓器的漏電抗與雙繞組變壓器的漏電抗含義不一樣。為建立電壓平衡方程式和等值電路，引入了等值電抗的概念，高、中、低壓繞組的等值電抗包含各自繞組的自感電抗和繞組之間的互感電抗，與各繞組等值電抗相應的還有各自的等值阻抗，且均為折算到一次側的數值。
